A確定總加工率（即總變形率）

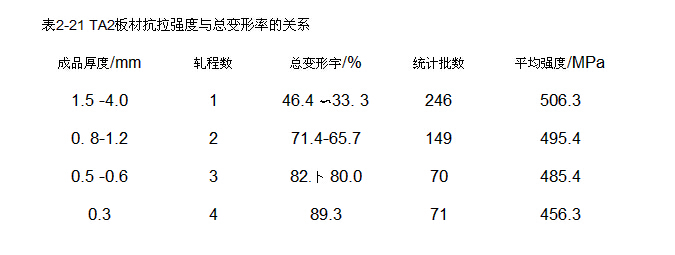

總加工率對(duì)冷軋板材力學(xué)性能有很大的影響。抗拉強(qiáng)度隨著總加工率的增加而降低，塑性隨著總加工率的增加而提高。TA2板材抗拉強(qiáng)度與總變形率的關(guān)系見(jiàn)下表。
兩次中間退火之間的總變形率稱為軋程變形率。
純
鈦冷加工塑性好,軋程變形率可控制在40%-60%。TC1合金板材軋程變形率可控制在25%-35%;TC2、TC3、TC4、TA5等板材軋程變形率可控制在20%-25%;TA6、TA7等合金板材軋程變形率可控制在15%-25%。
B道次加工率的分配
鈦及
鈦合金加工冷軋時(shí)，道次加工率的分配應(yīng)考慮其變形抗力和軋機(jī)能力。在實(shí)際生產(chǎn)中，乳制道次往往很多，特別是厚度小于0.5mm的薄板。
TA9鈦合金抗氧化性能和抗拉強(qiáng)度分析
TA9鈦合金，主要成分為鈦和鈀，因其優(yōu)異的抗氧化性能而被廣泛應(yīng)用于高溫和腐蝕環(huán)境中。相比其他鈦合金，TA9具有更強(qiáng)的抗氧化穩(wěn)定性，尤
2025-11-07 106
TA8鈦合金抗氧化性能和抗拉強(qiáng)度分析
金屬元素鈦，常被用在航空航天、人工骨骼、心臟起搏器等高端制造專業(yè)領(lǐng)域，它重量輕、抗腐蝕，有著良好的生物相容性，對(duì)人體無(wú)毒無(wú)害，
2025-11-07 106
真空自耗熔煉：鈦合金鑄錠核心制備技術(shù)解析
真空自耗電弧熔煉（Vacuum Arc Remelting,VAR）作為當(dāng)今鈦及鈦合金鑄錠生產(chǎn)的關(guān)鍵工藝，在高端制造業(yè)中具有不可替代的地位。該技術(shù)在真
2025-10-22 222
一篇文章帶你了解鈦合金成型的七大工藝
鈦合金以其優(yōu)異的強(qiáng)度、耐腐蝕性和生物相容性，在航空航天、醫(yī)療、海洋工程等領(lǐng)域廣泛應(yīng)用。然而，鈦合金的成形工藝復(fù)雜，需要根據(jù)零件
2025-10-21 169
TA2鈦合金抗氧化性能和抗拉強(qiáng)度分析
TA2鈦合金在航空、航天及生物醫(yī)藥等高端領(lǐng)域的應(yīng)用廣泛得益于其優(yōu)良的抗氧化性和高抗拉強(qiáng)度。本文從材料成分、抗氧化性能以及抗拉強(qiáng)度
2025-09-23 248
TA1鈦合金抗氧化性能和抗拉強(qiáng)度分析
TA1鈦合金因其優(yōu)異的機(jī)械性能和耐腐蝕性，廣泛應(yīng)用于航空航天、化工等領(lǐng)域。本文將從抗氧化性能和抗拉強(qiáng)度兩方面對(duì)TA1鈦合金進(jìn)行分析，
2025-09-23 285
TC4鈦合金耐腐蝕性能和比熱容分析
1.優(yōu)異的耐腐蝕性能 TC4鈦合金（Ti-6Al-4V）因其獨(dú)特的金屬結(jié)構(gòu)，在多種環(huán)境下表現(xiàn)出卓越的耐腐蝕性能。TC4鈦合金含有約6%的鋁和4%
2025-09-22 403
TA9鈦合金耐腐蝕性能和比熱容分析
TA9鈦合金在航空、化工和海洋工程等領(lǐng)域有著廣泛應(yīng)用，尤其因其優(yōu)異的耐腐蝕性能和適中的比熱容而備受關(guān)注。本文將從耐腐蝕性能和比熱
2025-09-22 247
“看得見(jiàn)腐蝕”簡(jiǎn)述鈦及鈦合金“手印腐蝕”
我們?cè)谏a(chǎn)表面要求高的鈦及鈦合金產(chǎn)品的時(shí)候，發(fā)現(xiàn)一個(gè)很有意思的現(xiàn)象。 如果裸手觸摸剛剛加工鈦及鈦合金產(chǎn)品時(shí)候，就會(huì)在產(chǎn)品的表
2025-09-19 374
