目前，
鈦管坯的生產通常有兩種方法：壓力機擠壓法和斜軋穿孔法。我國最早使用的也是最成熟的方法是擠壓法，而斜軋穿孔法由于生產率高，設備簡單，材料利用率高近些年來也被使用。由于兩種方法的變形的特點不同，所生產管坯的質量也存在較大的差異。科研人員對比分析了兩種制備方法對鈦及幾種典型鈦合金管坯的組織和性能的影響，為管坯加工提供參考。
選用西部鈦業生產的TA2、TA18和TC4棒材作為實驗材料，分別通過1600T擠壓機和Φ76mm兩輥斜軋穿孔機制得相應規格的管坯。管坯加工中的具體參數如表1所示。用INSTRON-1185電子拉伸試驗機對試樣進行力學性能測試。用OLYMPUS金相顯微鏡觀察試樣的顯微組織。

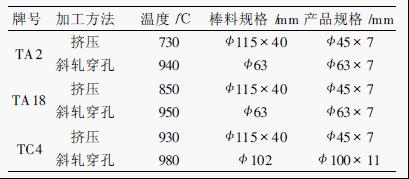

表1鈦管坯加工參數
研究結果如下：
（1）擠壓法與斜軋穿孔法得到的管坯顯微組織差異較大，擠壓管坯的顯微組織與棒材基本一致，且晶粒均勻細小；斜軋穿孔管坯的顯微組織為晶粒粗大且不均勻的高溫變形組織，因而導致性能差異較大。
（2）從管坯的力學性能來看，熱擠壓法比斜軋穿孔法制備的管坯更易于后續冷加工。
TA9鈦合金抗氧化性能和抗拉強度分析
TA9鈦合金，主要成分為鈦和鈀，因其優異的抗氧化性能而被廣泛應用于高溫和腐蝕環境中。相比其他鈦合金，TA9具有更強的抗氧化穩定性，尤
2025-11-07 110
TA8鈦合金抗氧化性能和抗拉強度分析
金屬元素鈦，常被用在航空航天、人工骨骼、心臟起搏器等高端制造專業領域，它重量輕、抗腐蝕，有著良好的生物相容性，對人體無毒無害，
2025-11-07 109
真空自耗熔煉：鈦合金鑄錠核心制備技術解析
真空自耗電弧熔煉（Vacuum Arc Remelting,VAR）作為當今鈦及鈦合金鑄錠生產的關鍵工藝，在高端制造業中具有不可替代的地位。該技術在真
2025-10-22 225
一篇文章帶你了解鈦合金成型的七大工藝
鈦合金以其優異的強度、耐腐蝕性和生物相容性，在航空航天、醫療、海洋工程等領域廣泛應用。然而，鈦合金的成形工藝復雜，需要根據零件
2025-10-21 169
TA2鈦合金抗氧化性能和抗拉強度分析
TA2鈦合金在航空、航天及生物醫藥等高端領域的應用廣泛得益于其優良的抗氧化性和高抗拉強度。本文從材料成分、抗氧化性能以及抗拉強度
2025-09-23 249
TA1鈦合金抗氧化性能和抗拉強度分析
TA1鈦合金因其優異的機械性能和耐腐蝕性，廣泛應用于航空航天、化工等領域。本文將從抗氧化性能和抗拉強度兩方面對TA1鈦合金進行分析，
2025-09-23 286
TC4鈦合金耐腐蝕性能和比熱容分析
1.優異的耐腐蝕性能 TC4鈦合金（Ti-6Al-4V）因其獨特的金屬結構，在多種環境下表現出卓越的耐腐蝕性能。TC4鈦合金含有約6%的鋁和4%
2025-09-22 403
TA9鈦合金耐腐蝕性能和比熱容分析
TA9鈦合金在航空、化工和海洋工程等領域有著廣泛應用，尤其因其優異的耐腐蝕性能和適中的比熱容而備受關注。本文將從耐腐蝕性能和比熱
2025-09-22 247
