日本妇女毛茸茸_日本老熟俱乐部h0930_久久久久亚洲AV成人无码国产_超碰人人cao_又色又爽的视频_天天躁夜夜躁狠狠是什么心态_成年人的黄色片_91精品久久久久久久久久久久_中国老熟女重囗味hdxx_熟妇女人妻丰满少妇中文字幕

分享好友 資訊首頁(yè) 資訊分類 切換頻道
鈦行業(yè)微信交流群,歡迎大家加入!   詳情»

鈦液水解的方法(二)

2016-10-26 09:46    瀏覽:7832    評(píng)論:0
IP屬地 陜西
   (3)晶種的制備方法
  a.銳型晶種的制備
  取一定量的清鈦液(控制過濾后未濃縮的鈦液),二氧化鈦含量約130~170g/L,三價(jià)鈦含量約2~5g/L,用濃度為100g/L左石的稀堿液(NaOH),在保持中和溫度不超過45℃,井、并有良好的攪拌情況下,緩慢發(fā)加入稀鈦液中進(jìn)行中和,堿液加入的速度先快后慢,中和終點(diǎn)時(shí)的pH值為2~3,酸度系數(shù)0.26~0.30,TiO2濃度50~60g/L,在接近終點(diǎn)時(shí)要取樣預(yù)分析,如達(dá)不到上述指標(biāo)可調(diào)整水、鈦液和堿的比例,然后用間接蒸汽在l0min內(nèi)升溫至60℃,保溫30min進(jìn)行酸溶熟化,生成藍(lán)色帶乳光的膠體晶種溶液,隨即急冷至室溫備用。
  另一種銳鈦型晶種的制法是采用水解前的濃鈦液,用脫鹽水稀釋至30g/L,在攪拌下用濃度為100g/L的堿液(NaOH)中和,控制整個(gè)中和時(shí)間在30min內(nèi),先快后慢并保持中和溫度在60~65℃,中和終點(diǎn)pH為3.3~3.7, TiO2濃度為18~22g/L,然后急冷至30℃以下備用。該法的特點(diǎn)是中和時(shí)的溫度位于酸溶溫度區(qū)間,晶種的外觀渾濁不清,TiO2濃度較低。根據(jù)膠體化學(xué)的一般原理,當(dāng)降低電解質(zhì)濃度時(shí),膠體溶液的穩(wěn)定性增大,而且由于酸度的下降,晶種活性得到提高。但是晶種濃度過稀加量會(huì)太多,會(huì)降低水解起始時(shí)的鈦液濃度,因此該法主要適用于水解前要求鈦液濃度較高(215~230g/L)的外加晶種水解法,否則就不能保證200g/L的水解起始濃度。

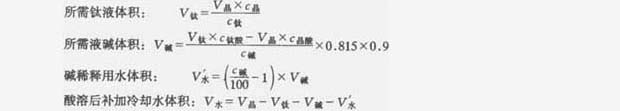

  最近有不少工廠采用一種稱為“快速晶種”的堿中和銳鈦型晶種。它的制法是在攪拌下把凈化后的鈦液一次性迅速加入80~100g/L的堿液中,保持中和期間的溫度在50℃以下,中和終點(diǎn)時(shí)的酸度系數(shù)在0.42~0.50之間,然后以2℃/min的速度升溫酸溶,但發(fā)現(xiàn)正鈦酸顆粒已明顯膠溶澄清時(shí),保溫5min,接著再以2℃/min的速度升至70℃,保溫熟化15min后急冷備用。該法的特點(diǎn)是中和終點(diǎn)的酸度系數(shù),不是在中和期間用試紙或酸度計(jì)測(cè)定,而是事先計(jì)算好鈦液和堿液的加量1次性加入,因此比較簡(jiǎn)便、操作時(shí)還可以預(yù)留一部分脫鹽水在急冷時(shí)加到晶種中,既可做稀釋用水,又可幫助降溫。計(jì)算公式如下:
  式中  v鈦——根據(jù)需要配制晶種量所需要的鈦液體積,L;
  v晶——需要配制的晶種量,L;
  c鈦——制備晶種用鈦液的TiO2濃度,g/L;
  c晶——晶種濃度(按30g/L計(jì));
  v堿——所用堿液的體積,L;
  c鈦酸—一制備晶種用鈦液的有效酸含量,g/L;
  c晶酸——晶種有效酸含量(g/L,以0.48計(jì));
  c堿——已溶解好備用的堿液濃度,g/L;
  v′水——把堿液稀釋至100g/L所需要的水量,L;
  v水——酸溶后急冷時(shí)所需補(bǔ)加的冷卻水量,L;
  0.815——酸堿中和常數(shù)(NNaOH/NH2SO4=40/49);
  0.9——經(jīng)驗(yàn)常數(shù)。
  這種晶種使用時(shí)可以在鈦液沸騰時(shí)加入。
  b.金紅石型晶種的制備方法
  并流晶種:在我國(guó)早期金紅石型鈦白粉生產(chǎn)中,曾廣泛使用過這種并流晶種。它的制備方法是將計(jì)算好的清鈦液和稀堿液(Na2CO3、NaOH),采用并流法中和,在整個(gè)中和期間保持pH3.8~4.5,然后水洗除去正鈦酸中的硫酸根離子,再用鹽酸加熱酸溶,使正鈦酸轉(zhuǎn)化成溶膠,當(dāng)溶液變得透明轉(zhuǎn)而渾濁發(fā)生乳光時(shí),停止加熱急冷后備用。這種晶種的活性較高,也比較穩(wěn)定,但中和時(shí)pH控制很嚴(yán)格,正鈦酸水洗時(shí)很費(fèi)時(shí)費(fèi)事,如果硫酸根洗不凈,得到的是混晶型晶種,目前已很少采用。
  四氯化鈦晶種:四氯化鈦晶種過去在國(guó)外采用的較多,該晶種的活性高,制備方法是先把四氯化鈦溶于水中,配制成475g/L的四氯化鈦溶液,另將氫氧化鈉配制成67g/L的堿液,把計(jì)算好的四氯化鈦溶液和堿液放入晶種制備罐中(搪瓷罐),在攪拌下進(jìn)行局部中和,保留一部分過剩的鹽酸供酸溶時(shí)使用,中和溫度保持10℃以下,中和終點(diǎn)控制酸度系數(shù)為0.7~0.8(HCl/TiO2),然后在30min內(nèi)升溫至80℃進(jìn)行酸溶熟化,接著急冷至室溫后備用。該法因?yàn)樗穆然伒馁A存、運(yùn)輸、稀釋時(shí)很麻煩,一旦泄漏會(huì)有大量氯化氫氣體溢出污染環(huán)境,國(guó)內(nèi)很少采用。
  煅燒晶種:煅燒晶種又稱二次晶種,是目前普遍使用的一種金紅石型晶種。前面兩種金紅石型晶種,屬于水解晶種(在水解時(shí)加入),現(xiàn)代金紅石型鈦白粉生產(chǎn)中,水解時(shí)不需要添加金紅石型水解晶種,而是采用普通的銳鈦型水解晶種,然后在漂白或鹽處理時(shí)加入煅燒晶種,因此又稱二次晶種。
  煅燒晶種的制法大致為將漂白水洗合格后的偏鈦酸與堿(NaOH)在高溫下煮沸堿溶,兩者的比例為NaOH:H2TiO3=2.3:1,偏鈦酸的漿液濃度≥300g/L,堿液濃度≥42%,堿溶溫度為110~115℃,保沸4h,使偏鈦酸生成偏鈦酸鈉,反應(yīng)式如下:
  H2TiO3+2NaOH→Na2TiO3+2H2O
  反應(yīng)物在夾套冷卻水的冷卻下,于60℃放入水洗罐,主要洗掉游離堿和硫酸根,除去鈉離子和硫酸根能提高晶種的活性,偏鈦酸鈉在水洗時(shí)有部分會(huì)水解生成正鈦酸。
  然后用鹽酸中和至pH3.5,使所有Na2TiO3生成H4TiO4沉淀下來。
  接著把沉淀物再水洗2次,洗去氯根后進(jìn)行酸溶,酸溶溫度110℃,保沸2h后急冷至40℃?zhèn)溆?。制得的煅燒晶種濃度60~70g/L,金紅石型轉(zhuǎn)化率98%~100%,電鏡照片晶種呈良好分散狀態(tài)的柳葉形顆粒,煅燒晶種的加量一般為2.5%~5%。
  用四氯化鈦也能制備煅燒晶種,它比用偏鈦酸制成的煅燒晶種在煅燒時(shí)晶型轉(zhuǎn)化的溫度更低,但操作復(fù)雜,四氯化鈦采購(gòu)運(yùn)輸比較困難,用偏鈦酸為原料,可以直接使用生產(chǎn)中的半成品來制備比較方便。
  (4)制備晶種時(shí)的注意事項(xiàng)
  a.中和操作
  硫酸氧鈦與氫氧化鈉的中和反應(yīng)是一個(gè)放熱反應(yīng),因此要控制加堿的速度和時(shí)間,避免中和時(shí)溫度過高局部發(fā)生硫酸氧和正鈦酸熱水解生成偏鈦酸而降低晶種的活性,反應(yīng)式如下:
  但是中和溫度也不能過低(低于30℃),過低會(huì)影響堿的分散使反應(yīng)不均勻,甚至局部發(fā)生過中和而降低產(chǎn)品質(zhì)量。因?yàn)楫?dāng)中和過量時(shí),鈦液中的鐵會(huì)生成氫氧化鐵沉淀而污染產(chǎn)品,反應(yīng)式如下:
   FeSO4+2NaOH→Fe(OH)2↓+Na2SO4
  因此中和終點(diǎn)時(shí)的pH一般不超過4,相反如果中和度不足,會(huì)使生成的晶種中晶核數(shù)量減少,會(huì)在水解時(shí)由于結(jié)晶中心數(shù)量不足造成水解率降低,水解顆粒細(xì)而難水洗。
  中和終點(diǎn)時(shí)的pH高低直接影響酸溶時(shí)的溫度和時(shí)間,當(dāng)中和pH值低時(shí),正鈦酸的沉淀在酸性介質(zhì)中完成,部分TiO22+呈游離狀態(tài)吸附在沉淀物的表面,帶有正電荷,酸溶時(shí)消耗的鹽酸也少,晶種穩(wěn)定性好。如果中和時(shí)pH過高,沉淀物在中性(pH=7)條件下完成,其顆粒不帶電,TiO22+離子會(huì)與OH-離子結(jié)合,使溶液中不存在TiO22+,晶種穩(wěn)定性低、活性差,酸溶時(shí)消耗的鹽酸也多。
  大多數(shù)的情況下,中和時(shí)都是采用把堿加到鈦液中的方式,因?yàn)楫?dāng)鈦液做為分散相時(shí),可以避免鈦液中的鐵進(jìn)入晶格中。中和時(shí)的攪拌速度也很重要,一般控制在60r/min左右,過于激烈的攪拌會(huì)降低晶種的穩(wěn)定性。
  b.酸溶操作
  中和所生成的正鈦酸沉淀是無定型的分散體,只有經(jīng)過酸溶才能生成銳鈦型或金紅石型晶種。未酸溶的正鈦酸有被鈦液中的游離酸溶解的傾向,而且存放時(shí)間過長(zhǎng)有改變其結(jié)構(gòu)的危險(xiǎn),通過加熱酸溶熟化使膠粒微晶化,生成不溶于稀酸的膠體顆粒,并不能用普通的過濾方法使它分離,此膠體溶液帶有輕微的乳光而不發(fā)生沉淀,操作時(shí)可以從乳光的出現(xiàn)來判斷酸溶的終點(diǎn)。
  酸溶的溫度與酸溶的時(shí)間有一定的依存關(guān)系,一般溫度高、時(shí)間短;溫度低則時(shí)間長(zhǎng)。由于晶種的熱穩(wěn)定性比鈦液還要差,故酸溶時(shí)的溫度不能高,時(shí)間也不能長(zhǎng),過高的溫度和過長(zhǎng)的時(shí)間都會(huì)引起晶種的水解而降低活性。
  酸溶后的急冷是很重要的,因?yàn)樵诖藴囟认碌哪z體二氧化鈦含量最高,同時(shí)也極不穩(wěn)定,必須迅速冷卻后才能保證它的活性和穩(wěn)定性。
  當(dāng)用一價(jià)陰離子的強(qiáng)酸(HCl、HNO3、HF等)來酸溶時(shí),水合二氧化鈦吸附一價(jià)陰離子,因一價(jià)陰離子的半徑較小,不會(huì)阻礙銳鈦型的微晶向金紅石晶型轉(zhuǎn)化,所以制得的是金紅石型晶種。而二價(jià)以上的陰離子(SO42-、PO43-等)會(huì)阻礙銳鈦型向金紅石型轉(zhuǎn)化,在制備銳鈦型晶種時(shí),酸溶時(shí)使用的酸是鈦液中的有效酸(H2SO4),因此制得的晶種是銳鈦型。
  C.成品晶種的濃度
  許多研究資料都證明晶種中膠體二氧化鈦含量的多少是晶種活性高低的主要標(biāo)志,但是晶種中膠體二氧化鈦含量越高越不穩(wěn)定,試驗(yàn)證明當(dāng)晶種二氧化鈦濃度為84.8g/L時(shí),存放72h即發(fā)生渾濁,當(dāng)晶種濃度稀釋1倍(42.4g/L)后,放置148h后才產(chǎn)生渾濁。但是晶種濃度太低會(huì)沖淡水解鈦液的濃度,一般金紅石型晶種的TiO2濃度偏高,可以使水解時(shí)水合二氧化鈦的粒子較細(xì),對(duì)產(chǎn)品的消色力、遮蓋力等有好處,而銳鈦型晶種因?yàn)樗旧淼慕Y(jié)晶中心較細(xì),故不必再提高它的濃度。并流法晶種之所以穩(wěn)定性好,是因?yàn)樗恼佀嵩谒崛芮耙?jīng)過洗滌,正鈦酸的純度比較高所以穩(wěn)定性好。
  晶種的質(zhì)量主要取決于晶種的活性、穩(wěn)定性和膠粒的均勻程度,目前還沒有比較好的分析方法。有人用電位滴定法來測(cè)定聚合離子的多少和聚合度的高低來表示溶液中活性二氧化鈦含量的高低;有人認(rèn)為晶種在水解時(shí)的結(jié)晶中心靠羥橋(OH-)和氧橋(O2-)來誘導(dǎo)水解,因此可以用測(cè)定羥絡(luò)基的含量或羥絡(luò)基團(tuán)和氧絡(luò)基團(tuán)的比值[(OH-)/(TiO22+)]來表示晶種的活性高低,但是以上方法在工業(yè)生產(chǎn)中都未正式采納,唯一確保晶種質(zhì)量的辦法,就是按工藝要求認(rèn)真一絲不茍地操作。
  d.晶種的貯存
  一次晶種(水解晶種)穩(wěn)定性都不太好,一般只能存放24h,所以工廠操作時(shí)都是現(xiàn)配現(xiàn)用,最好1次用完,也不允許用不完剩余的部分與下一批晶種混在一起用,而二次晶種(煅燒晶種)穩(wěn)定性較好,可以長(zhǎng)期存放不變質(zhì)。
舉報(bào)
收藏 0
評(píng)論 0
TA9鈦合金抗氧化性能和抗拉強(qiáng)度分析
  TA9鈦合金,主要成分為鈦和鈀,因其優(yōu)異的抗氧化性能而被廣泛應(yīng)用于高溫和腐蝕環(huán)境中。相比其他鈦合金,TA9具有更強(qiáng)的抗氧化穩(wěn)定性,尤

2025-11-07 105

TA8鈦合金抗氧化性能和抗拉強(qiáng)度分析
  金屬元素鈦,常被用在航空航天、人工骨骼、心臟起搏器等高端制造專業(yè)領(lǐng)域,它重量輕、抗腐蝕,有著良好的生物相容性,對(duì)人體無毒無害,

2025-11-07 104

真空自耗熔煉:鈦合金鑄錠核心制備技術(shù)解析
  真空自耗電弧熔煉(Vacuum Arc Remelting,VAR)作為當(dāng)今鈦及鈦合金鑄錠生產(chǎn)的關(guān)鍵工藝,在高端制造業(yè)中具有不可替代的地位。該技術(shù)在真

2025-10-22 220

一篇文章帶你了解鈦合金成型的七大工藝
  鈦合金以其優(yōu)異的強(qiáng)度、耐腐蝕性和生物相容性,在航空航天、醫(yī)療、海洋工程等領(lǐng)域廣泛應(yīng)用。然而,鈦合金的成形工藝復(fù)雜,需要根據(jù)零件

2025-10-21 166

TA2鈦合金抗氧化性能和抗拉強(qiáng)度分析
  TA2鈦合金在航空、航天及生物醫(yī)藥等高端領(lǐng)域的應(yīng)用廣泛得益于其優(yōu)良的抗氧化性和高抗拉強(qiáng)度。本文從材料成分、抗氧化性能以及抗拉強(qiáng)度

2025-09-23 245

TA1鈦合金抗氧化性能和抗拉強(qiáng)度分析
  TA1鈦合金因其優(yōu)異的機(jī)械性能和耐腐蝕性,廣泛應(yīng)用于航空航天、化工等領(lǐng)域。本文將從抗氧化性能和抗拉強(qiáng)度兩方面對(duì)TA1鈦合金進(jìn)行分析,

2025-09-23 282

TC4鈦合金耐腐蝕性能和比熱容分析
  1.優(yōu)異的耐腐蝕性能  TC4鈦合金(Ti-6Al-4V)因其獨(dú)特的金屬結(jié)構(gòu),在多種環(huán)境下表現(xiàn)出卓越的耐腐蝕性能。TC4鈦合金含有約6%的鋁和4%

2025-09-22 401

TA9鈦合金耐腐蝕性能和比熱容分析
  TA9鈦合金在航空、化工和海洋工程等領(lǐng)域有著廣泛應(yīng)用,尤其因其優(yōu)異的耐腐蝕性能和適中的比熱容而備受關(guān)注。本文將從耐腐蝕性能和比熱

2025-09-22 245

鈦合金表面處理雙雄:熔覆技術(shù)與涂層技術(shù),到底該怎么選?
  在高端制造業(yè)飛速發(fā)展的今天,鈦合金憑借高強(qiáng)度、低密度、耐腐蝕性強(qiáng)的“王牌屬性”,成為航空航天、生物醫(yī)療、汽車制造等關(guān)鍵領(lǐng)域的“

2025-09-19 364

“看得見腐蝕”簡(jiǎn)述鈦及鈦合金“手印腐蝕”
  我們?cè)谏a(chǎn)表面要求高的鈦及鈦合金產(chǎn)品的時(shí)候,發(fā)現(xiàn)一個(gè)很有意思的現(xiàn)象?! ∪绻闶钟|摸剛剛加工鈦及鈦合金產(chǎn)品時(shí)候,就會(huì)在產(chǎn)品的表

2025-09-19 371


日本妇女毛茸茸_日本老熟俱乐部h0930_久久久久亚洲AV成人无码国产_超碰人人cao_又色又爽的视频_天天躁夜夜躁狠狠是什么心态_成年人的黄色片_91精品久久久久久久久久久久_中国老熟女重囗味hdxx_熟妇女人妻丰满少妇中文字幕
欧美视频一区在线观看| 国产自产高清不卡| 亚洲日本在线a| 亚洲一区二区成人在线观看| 亚洲成a人v欧美综合天堂下载| 日日欢夜夜爽一区| 六月丁香婷婷色狠狠久久| 国产精品亚洲第一区在线暖暖韩国 | 国产成人在线看| av在线免费不卡| 中国免费黄色片| 亚洲欧美综合7777色婷婷 | 欧美一激情一区二区三区| 久久久一区二区三区捆绑**| 亚洲色图.com| 日本视频一区二区三区| 国产成人亚洲综合a∨婷婷 | 精品国产不卡一区二区三区| 国产精品久久毛片av大全日韩| 亚洲午夜av在线| 国产激情偷乱视频一区二区三区| 秋霞午夜鲁丝一区二区| 熟女少妇内射日韩亚洲| 精品视频一区三区九区| 国产清纯在线一区二区www| 亚洲制服欧美中文字幕中文字幕| 日韩精品中文字幕一区二区三区| 中文字幕精品一区二区三区精品| 亚洲高清在线视频| 国产福利精品一区| jlzzjizz在线播放观看| 成人高潮免费视频| 欧美成人激情免费网| 一区二区三区欧美在线观看| 九九国产精品视频| 图片区偷拍区小说区| 性生交大片免费全黄| 日韩视频免费直播| 亚洲欧美日韩综合aⅴ视频| 精品夜夜嗨av一区二区三区| 亚洲成人福利视频| 国产精品久久久免费看| 日韩女同互慰一区二区| 亚洲一本大道在线| 成人a区在线观看| 高清国产在线观看| 日韩一级欧美一级| 亚洲一区二区精品久久av| 国产成人免费高清| 中文字幕网站在线观看| 777亚洲妇女| 亚洲欧美另类综合偷拍| 国产精品1024久久| a资源在线观看| 欧美成人性福生活免费看| 亚洲国产精品欧美一二99| 99在线视频精品| 欧美做爰啪啪xxxⅹ性| 久久久亚洲精品石原莉奈| 青青草97国产精品免费观看无弹窗版| 欧美xxxx黑人| 色猫猫国产区一区二在线视频| 日本一区二区成人在线| 韩日欧美一区二区三区| 六月婷婷七月丁香| 欧美岛国在线观看| 日韩成人免费看| 久久久午夜精品福利内容| 欧美日韩精品一区二区三区| 亚洲欧美日韩一区二区三区在线观看| 国产成人免费视频 | 欧美日韩国产成人在线免费| 亚洲欧美视频在线观看视频| av在线综合网| 日本黄色一区二区| 亚洲猫色日本管| 亚洲精品无码久久久久久久| 欧美午夜一区二区| 亚洲国产另类精品专区| 人妻换人妻a片爽麻豆| 欧美电影一区二区| 日韩精品福利网| 手机在线看片日韩| 欧美成va人片在线观看| 久久99精品国产| 亚洲综合第一区| 国产精品美女久久久久高潮| 成人性生交大合| 91久久精品一区二区三| 夜夜嗨av一区二区三区四季av | 国产精品女同互慰在线看| 福利一区在线观看| 欧美在线视频第一页| 亚洲欧洲色图综合| 91丨porny丨九色| 欧美亚洲一区二区在线| 亚洲一区二区成人在线观看| 久久久久亚洲无码| 精品sm捆绑视频| 国产一区二区成人久久免费影院 | 性色av蜜臀av色欲av| 欧美一级xxx| 久久国产剧场电影| 色欲狠狠躁天天躁无码中文字幕| 欧美国产激情二区三区| 99综合影院在线| 7777精品伊人久久久大香线蕉经典版下载 | 一级二级黄色片| 国产欧美va欧美不卡在线| 成人久久久精品乱码一区二区三区| 黄色a级片在线观看| 亚洲九九爱视频| 亚洲精品在线视频免费观看| 久久青草国产手机看片福利盒子 | 中文字幕亚洲电影| 国产成人av片| 精品国产一二三区| 福利一区二区在线| 在线精品视频小说1| 香蕉久久一区二区不卡无毒影院| 波多野结衣av在线观看| 国产精品美女视频| 亚洲欧洲日韩综合| 久久久久9999亚洲精品| 99在线精品一区二区三区| 日韩亚洲欧美高清| 国产91精品入口| 欧美一级午夜免费电影| 高清成人免费视频| 在线综合视频播放| 国产黄色精品网站| 在线电影欧美成精品| 国产高清不卡一区| 欧美精品1区2区| 丁香一区二区三区| 在线综合视频播放| 成人网在线播放| 日韩三级伦理片妻子的秘密按摩| 国产成人福利片| 欧美一区二区私人影院日本| 国产精品18久久久久久vr| 777亚洲妇女| 成人黄色在线看| 精品国产一区二区三区久久久蜜月| 白白色亚洲国产精品| 精品国产网站在线观看| 韩国三级与黑人| 国产日韩欧美a| 手机在线成人av| 亚洲欧洲精品一区二区三区| 波多野结衣福利| 亚洲综合清纯丝袜自拍| 蜜桃av免费在线观看| 五月激情丁香一区二区三区| www.色小姐com| 久久69国产一区二区蜜臀| 欧美日韩一区二区三区在线看| 国产精品一卡二卡在线观看| 91精品国产一区二区三区蜜臀| 成人av午夜影院| 久久久天堂av| 黄色录像a级片| 亚洲国产精品久久人人爱蜜臀| caoporn91| 韩国欧美国产一区| 日韩欧美激情一区| 99久久免费看精品国产一区| 亚洲欧美福利一区二区| 国产成人在线网址| 久久精品国产亚洲a| 91精品国产综合久久精品app| 久久精品无码一区二区三区毛片| 国产精品久久久久毛片软件| 一级黄色片网址| 蜜桃久久久久久| 日韩视频在线永久播放| 成年女人免费视频| 一区二区三区成人| 色偷偷成人一区二区三区91| 国产电影精品久久禁18| 久久精品亚洲麻豆av一区二区| 国产aⅴ激情无码久久久无码| 奇米精品一区二区三区在线观看一| 欧美丰满少妇xxxxx高潮对白| 日本人dh亚洲人ⅹxx| 亚洲自拍偷拍九九九| 欧美羞羞免费网站| 中文字幕一二三| 伊人一区二区三区| 欧美少妇一区二区| 少妇性l交大片7724com| 亚洲少妇屁股交4| 色婷婷综合激情| 成人激情av网| 亚洲欧美怡红院| 色综合夜色一区| 91香蕉视频黄| 一区二区三区四区五区视频在线观看 | 欧美tk丨vk视频| 人人妻人人澡人人爽人人精品|
