具有高強(qiáng)韌性能:SJ1100具有高的抗拉強(qiáng)度和屈服強(qiáng)度，在退火狀態(tài)下抗拉強(qiáng)度可達(dá)1150兆帕，均比國(guó)產(chǎn)TC4鈦合金的性能有了顯著的提高。

　　具有輕量化：SJ1100具有超低的密度，理論密度小于4.40g/cm，實(shí)測(cè)密度4.35 g/cm。

　　具有優(yōu)良的工藝性能:SJ1100具備非常良好的熱加工工藝性能，可采用軋制、鍛造或壓制工藝加工成各種半成品和零部件，具有良好的機(jī)械加工性能，可通過(guò)焊接加工成各種結(jié)構(gòu)部件，并可通過(guò)熱處理工藝改善鈦合金的性能。

　　良好的塑性：合金的伸長(zhǎng)率>10%，實(shí)測(cè)伸長(zhǎng)率（50mm標(biāo)距）都能確保在12%以上。

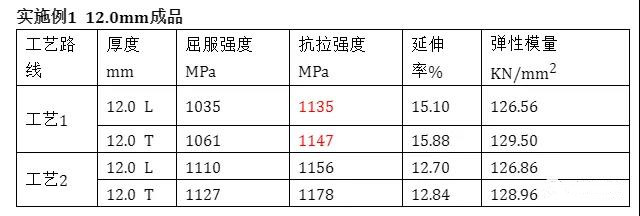

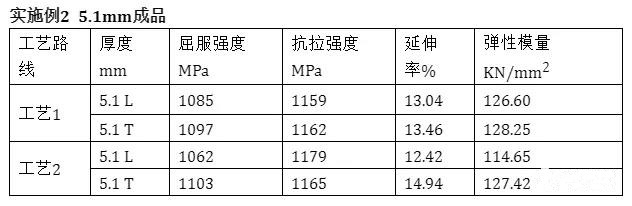

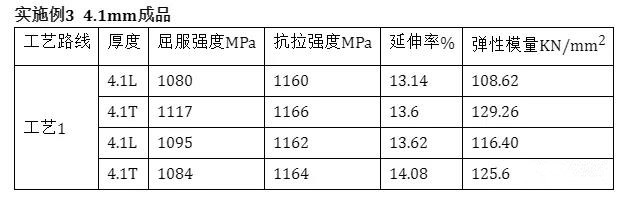

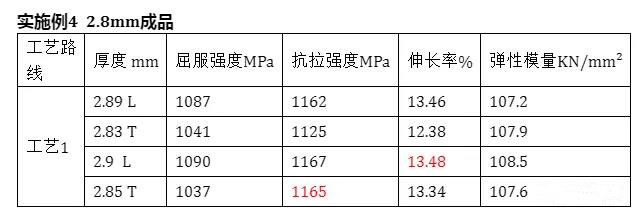

　　低彈性模量：實(shí)測(cè)各規(guī)格彈性模量低于130GPa。
