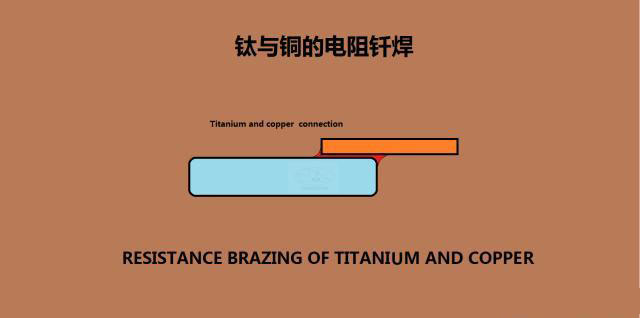

鈦與銅的連接大多用在傳導電流的場合，在電解
鎳生產中，大量使用
鈦板作為陰極板(種板)。鈦種板與銅耳的連接最初大多為鉚釘連接，這種連接方式的極板使用壽命短，使用過程中連接面易受污染和氧化，導致連接處的導電性不斷下降，并最終影響電解鎳的質量，而采用電阻釬焊技術可實現鈦種板與銅耳的可靠連接，電阻釬焊加熱迅速，生產率高，對周圍熱影響小，勞動條件好，容易實現生產的自動化。

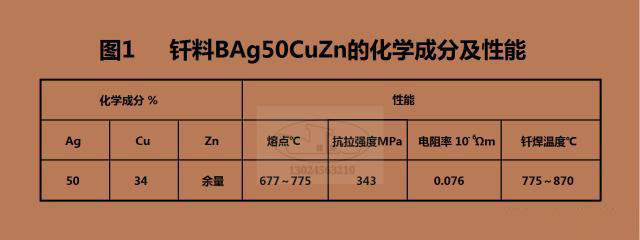

鈦種板材料為TA2工業純鈦，銅耳材料為T2紫銅，采用的釬料為BAg50CuZn箔片，化學成分及性能見圖1，
所用釬劑為膏狀Q102,使用溫600~650℃。

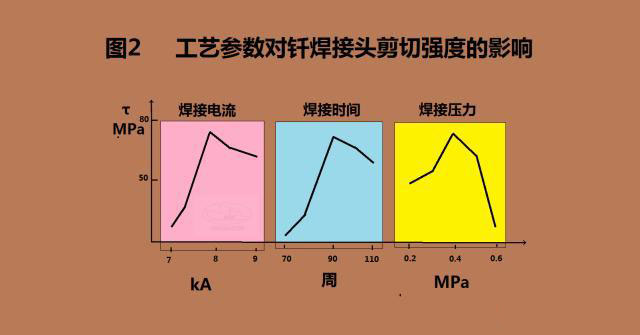

釬焊前先將母材加工成15mm×15mm×3mm的試樣，采用搭接方式，將試樣在水磨砂紙上打磨，除去表面層后，在超聲波清洗液中清洗20min左右后用電吹風快速吹干，選用水冷電極，端面為平面，釬焊過程通氬氣保護，焊前將釬劑均勻涂抹于工件連接面，之后加裝料，鈍焊過程采用二次通電方式進行，焊接電流、焊接時間和壓力對釬焊接頭剪切強度的影響如圖2。
焊后針縫區主要由中間釬料殘余層和釬料近母材的擴散層組成，釬縫下部和母材鈦接觸的擴散層界面犬牙交錯，結合緊密連續，界面組織良好，無氣孔、裂紋、未焊合等缺陷。釬料和母材合金元素相互擴散良好：釬縫上部與母材
鉬接觸的擴散層區域界面已完全融合，無明顯的不良現象，釬料與母材相互擴散充分良好。
鈦及鈦合金的最佳釬焊方法
鈦合金為活性金屬，在航天航空、石油化工及原子能工業得到廣泛的應用，鈦及鈦合金釬焊中的主要問題表現在以下幾個方面： ①表面的氧
2019-09-18 2253
碳鋼與鈦合金的釬焊工藝
由于碳鋼與鈦合金的焊接件體積不是太大,又是密封焊件環件,應采用箱內保護焊接，所用釬料為HL313。碳鋼牌號為Q235-A,環形加工有凸臺;鈦
2019-05-05 1685
TC4鈦合金真空釬焊接頭顯微組織分析
摘要： 采用Ag-Cu-Ti釬料對TC4鈦合金進行真空釬焊；采用金相分析、掃描電鏡對釬縫的組織結構、元素分布情況進行分析，并對焊件的整體力
2018-10-12 1009
航空鈦合金中溫釬焊技術的動態研究
禁止復制！請使用原創鏈接：https://tech.mysteel.com/15/1227/20/A02902AC40FD6555.html鈦合金具有高的比強度、優異的抗疲勞
2016-04-21 646
航空鈦合金中溫釬焊技術的研究動態
鈦合金具有高的比強度、優異的抗疲勞性和耐蝕性等突出優點而被廣泛應用于航空產品中,如飛機機架和航空發動機等,特別是對于高
2015-09-08 523
