1.結構尺寸

材質：純鈦

目數：60目

填料絲徑：0.15mm

網孔寬度：0.27mm

外形尺寸：根據圖紙?jiān)O(shè)計生產

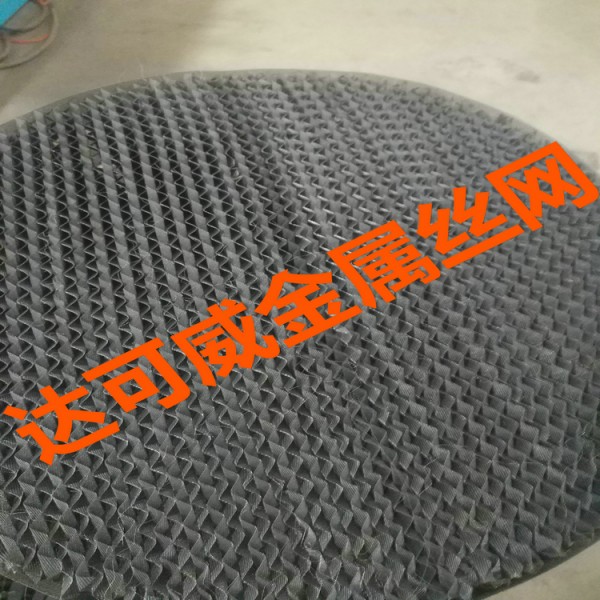

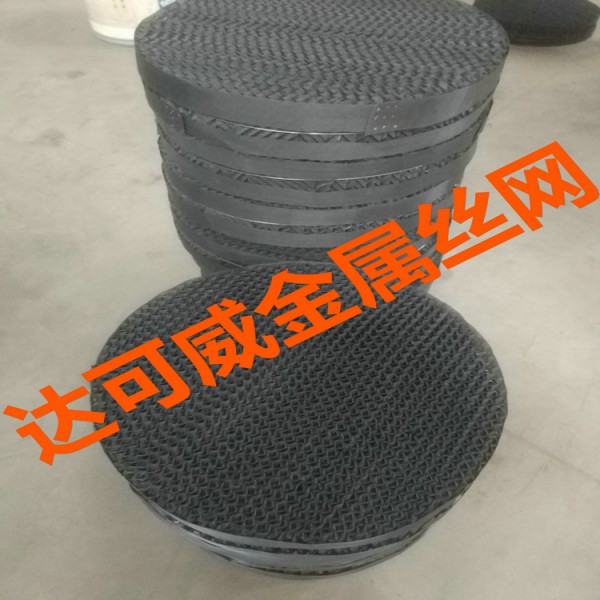

鈦網波紋填料結構：將鈦絲網切成寬50～100mm的網條并壓出波紋，波紋與長邊的斜角為30°、45°或60°，網條上打小孔以利于氣體穿過。然后將若干網條并排制成圓盤，直徑較塔內截面直徑略小，盤高與條寬相等。若干波紋填料網盤在塔內堆疊成所需的高度，若塔徑大，則將一盤分成幾份，安裝時再并合。一盤之內，左右相鄰兩盤的網條互成90°交叉。

2.分類及應用

鈦網波紋填料分為散裝填料與規整填料。用于煉油、冶金、煤氣、制氧行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔，起支撐、覆蓋、過濾作用。



3.鈦網波紋填料的優勢

材質優勢：在高溫、高腐蝕性環境下比不銹鋼材質使用使用壽命長，應用范圍廣。

結構優勢：（1）各片排列整齊而峰谷之間空隙大，氣流阻力??；（2）波紋間通道的方向頻繁改變，氣流滑動加劇。（3）片與片之間以及盤與盤之間網條交錯，促使液體不斷再分布；（4）鈦絲網條上網眼細密，液體可在網面形成穩定薄膜，即使液體噴淋密度小，也易于達到完全潤濕。（5）填料層的通量大，在大直徑塔內使用也沒有液體分布不勻及填料表面潤濕不良的缺點。
