一、旋流電解裝置工作原理

　　基于電解技術中金屬離子理論析出電位的差異因素，進行金屬提純和分離。即被提取的金屬與溶液體系中的其他金屬離子存在一定的電位差，則電位較正的金屬優先在陰極析出；通過旋流電解技術中高速溶液流速消除濃差極化等對電解的不利因素，保證目標金屬優先析出，該技術可以從含有多金屬離子溶液中直接回收有價金屬。

　　二、工作過程

　　溶液從底部進入旋流電解槽體，在電解槽內旋轉高速流動，以若干個旋流電解槽體作為一個電解模塊，每個槽體相當于傳統電解槽的一對陰陽極，多個槽體進行并聯、串聯復配后形成電沉積設備單元。在陽極上析出氣體，排氣裝置隨時排出并集中進行后序處理，在陰極析出電解產品，定期從頂部取出，重新放入史極片后再次發生電解。

　　旋流電解示意圖

　　旋流電解槽與傳統電解方式對比

　　三、主要組成部分

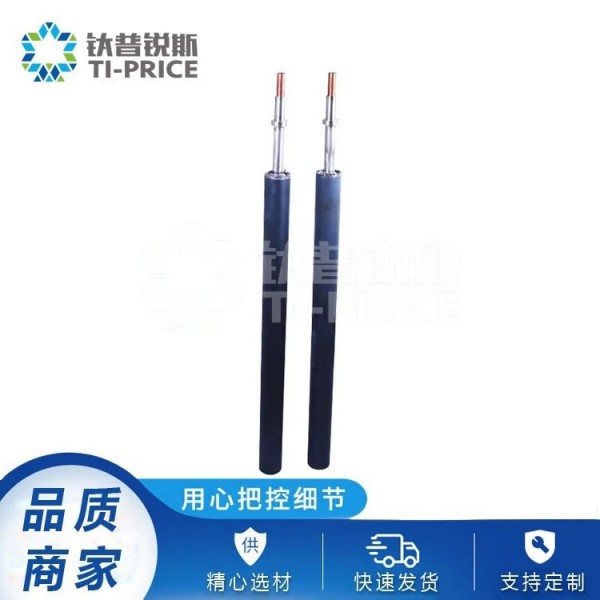

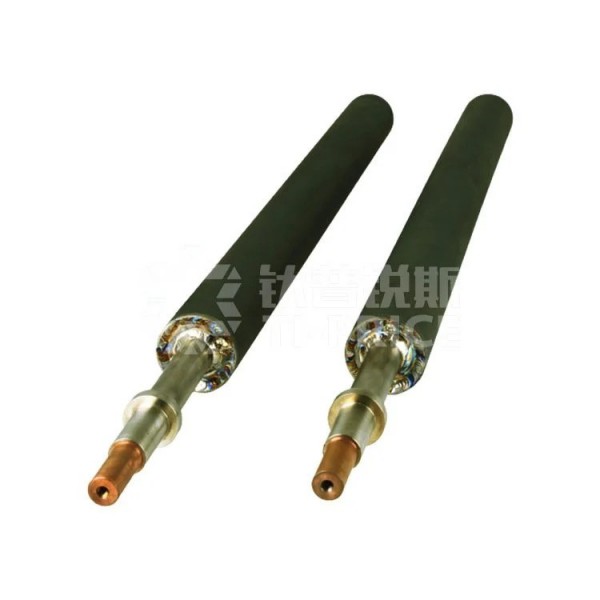

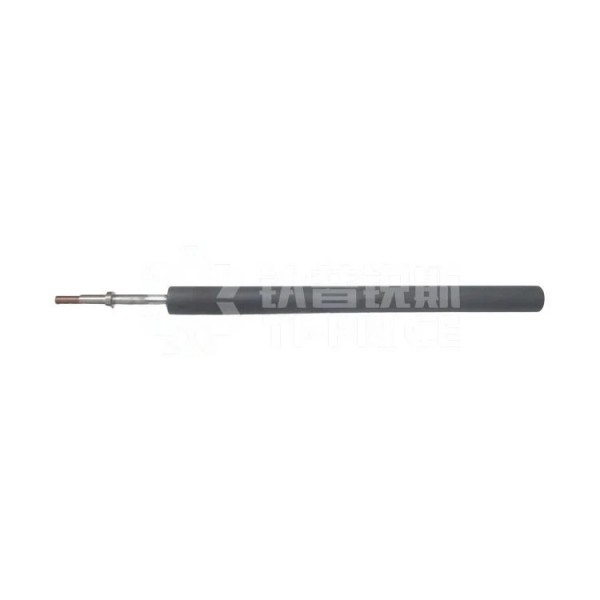

　　1、陽極組件：是該裝置核心部件，材質以鈦基材，經過特殊工藝涂覆有多元貴金屬氧化物配方涂層，不同的溶液介質環境，調整不同的涂層配方。

　　2、陰極組：電解裝置的陰極，采用板材鈦管或不銹鋼卷制成形。

　　3、端部(ABS)：電解裝置端部由ABS塑料模壓并機加工成形。此部分有溶液的進出口，并與相應的進出管道相連接。同時在頂部端頭部分配備了氣體排出口。

　　4、原液槽，循環槽

　　5、循環泵

　　6、電源裝置

　　7、可設計小試旋流電解小試裝置
