探討了鈦合金返回料的自耗電極制備工藝，采用 VAR 法制備出了不同返回料添加比例的 TC4 和 TA15 鈦合金鑄錠，并研究了鑄錠的成分均勻性。結(jié)果表明：采用壓制法制備自耗電極，碎塊料的適宜添加比例≤25%，短板邊適宜添加比例≤15%；采用捆綁法可以實(shí)現(xiàn)返回料 100%添加，但電極密度較小、單重小、成分均勻性差，不適宜于重要用途鑄錠的熔煉；添加碎塊料熔煉 TC4 和 TA15 鑄錠可以獲得高品質(zhì)的鑄錠，但為了保持鑄錠的成分均勻性和穩(wěn)定性，采用 20%以下的添加量為宜。

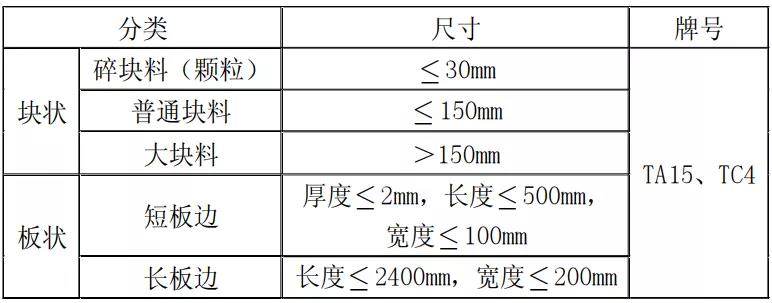

　　返回料種類

　　壓制電極

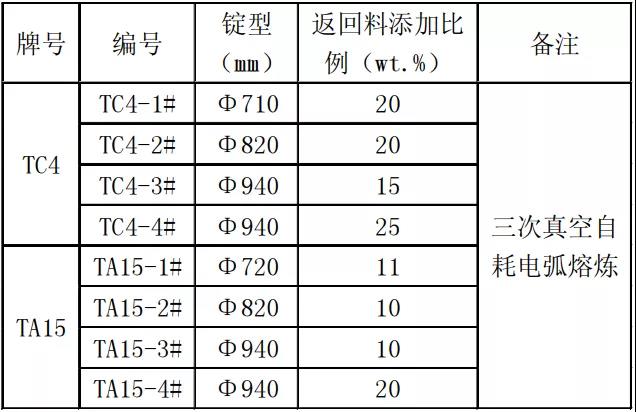

　　TC4 和 TA15 鈦合金鑄錠熔煉方案

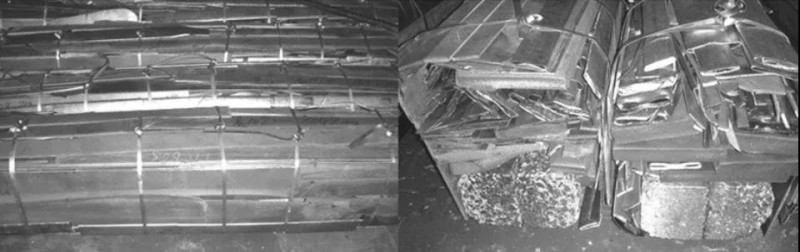

　　捆綁電極

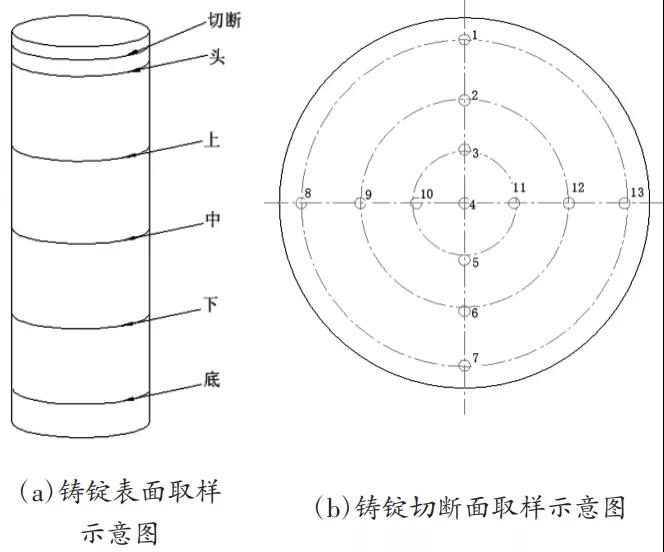

　　鑄錠取樣示意圖

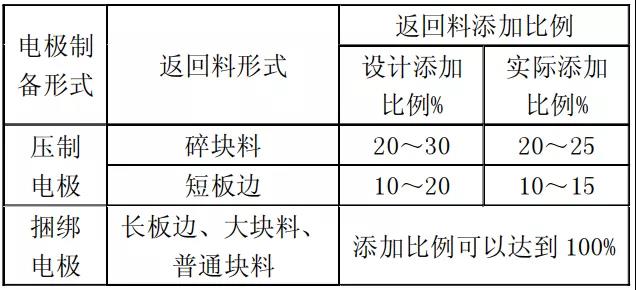

　　自耗電極可添加返回料比例

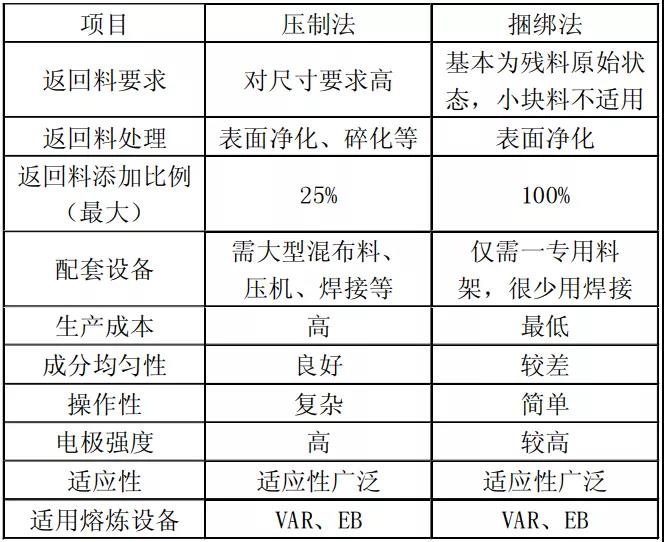

　　添加返回料的不同電極制備方法優(yōu)劣對(duì)比

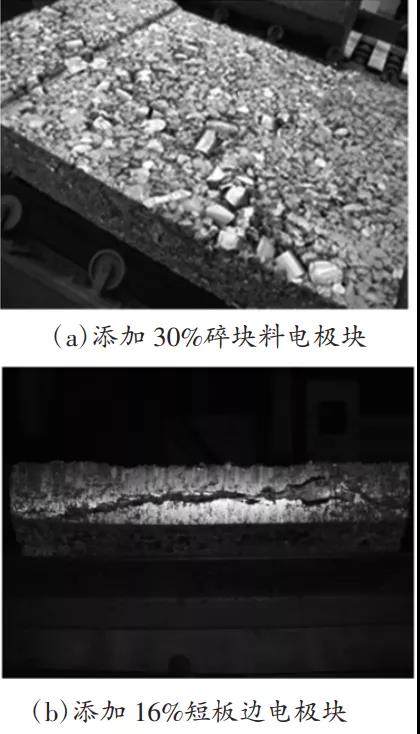

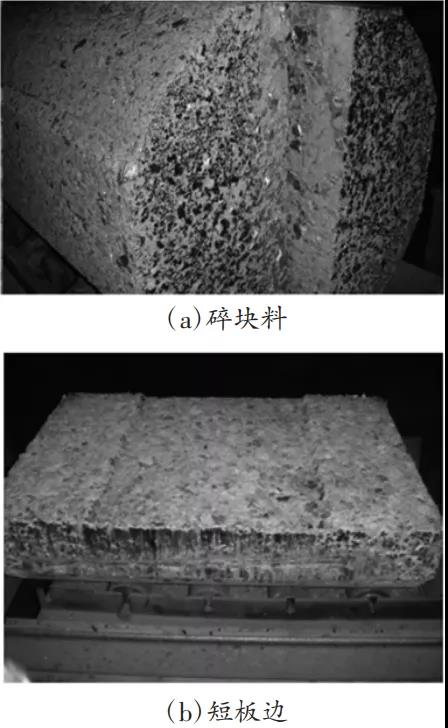

　　臨界添加比例下壓制電極形貌

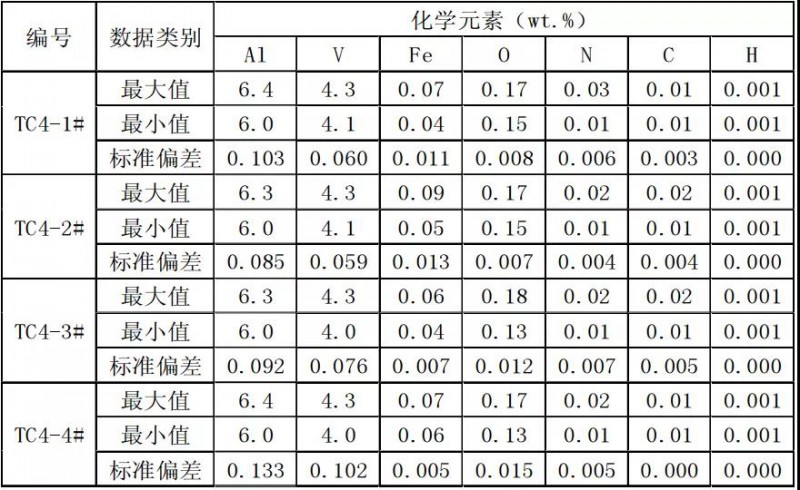

　　VAR 熔煉 TC4 鑄錠化學(xué)成分分析

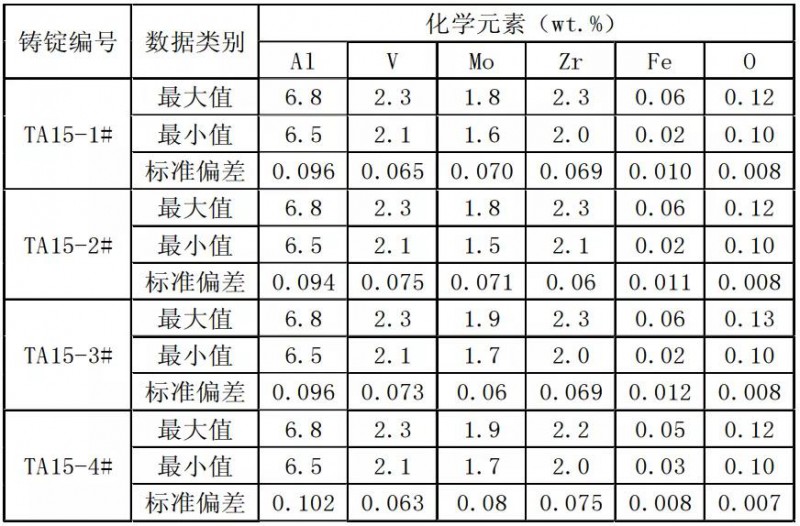

　　VAR 熔煉 TA15 鑄錠化學(xué)成分分析表

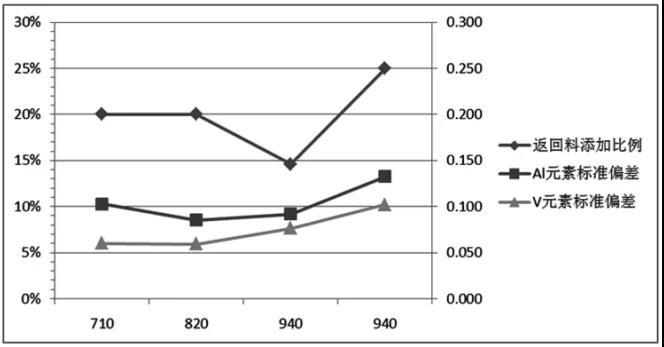

　　VAR 熔煉 TC4 鑄錠主元素標(biāo)準(zhǔn)偏差趨勢(shì)

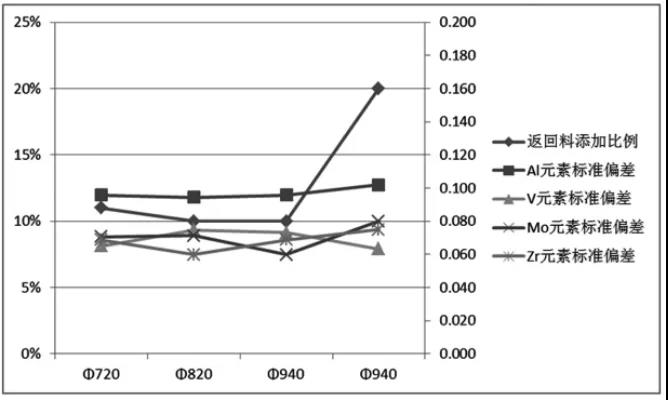

　　VAR 熔煉 TA15 鑄錠主元素標(biāo)準(zhǔn)偏差趨勢(shì)
