PART01 鈦合金薄壁型腔零件分析

　　1.1 零件尺寸分析

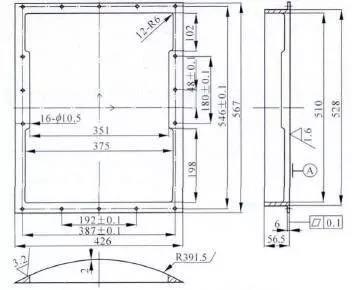

　　包絡蓋板零件的最小矩形輪廓尺寸567ｍｍｘ426ｍｍｘ56.5ｍｍ，整體外觀是大圓弧面薄壁型腔結構，圓弧面型腔壁厚均為2ｍｍ，兩端連接肩厚度6ｍｍ。為了保證蓋板與箱體按裝后的密封性，要求蓋板零件安裝面平面度0.1ｍｍ。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

　　1.2 加工工藝分析

　　蓋板零件的重點加工部位是型腔，難點是解決蓋板零件因薄壁的結構特點在加工過程的顫振問題。其整體結構簡單，蓋板與箱體安裝面有較高平面度和表面質量的要求，其余部位尺寸精度和表面質量要求不高，全部加工工序可選擇在數控加工中心上完成。

　　這里選用570ｍｍｘ430ｍｍｘ60ｍｍ毛坯板料，鈦合金薄壁型腔蓋板零件加工需要進行３個加工步驟：①凸型腔粗銑、精銑即安裝孔加工；②凹型腔粗精銑加工；③安裝面精加工。

　　PART02 加工工藝與工裝方案設計

　　2.1 凸型腔粗銑、精銑及安裝孔加工

　　加工蓋板零件的外形尺寸567ｍｍ±0.1ｍｍｘ426ｍ±0.1ｍｍｘ57ｍｍ，保證所有加工面表面粗櫧度為 Ra3.2Uｍ，在厚度方向留0.5ｍｍ加工余量，并在大平面上加工4個M16深40的螺紋孔作為凸型腔加工工序的固定孔，4個螺紋孔以大平面的對稱中心點為基準，定位尺寸與固定在工作臺上的鋁鎂合金6061工裝固定孔相對應，使蓋板零件采用“一面兩銷”的定位方式，用螺釘裝夾的方法實現定位與裝夾。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

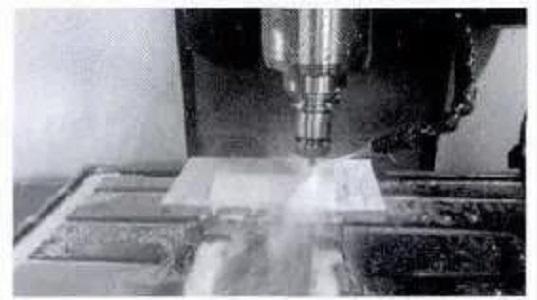

　　其次，加工蓋板零件的凸型腔和兩側安裝臺階面。凸型腔粗加工以及兩側安裝臺階面粗精加工選用含鈷較高的四刃立銑刀，選取平行銑削曲面粗加工方法如圖2所示。在切削過程中，高速工具鋼刀具一定要保持充足的切削液，以延長刀具的使用壽命。

　　然后，凸型腔精加工選用聚晶立方氮化硼球頭銑刀，選取流線曲面精加工方法如圖３所示，整體誤差控制在0.012ｍｍ以內。最后，加工安裝面上的16個安裝孔（均屬于螺紋連接孔），選用如0.5ｍｍ的硬質合金鉆頭直接鉆孔可達到加工要求。本工序結束后應去除毛刺，銳邊倒鈍，凸型腔表面進行拋光處理，不能有明顯刀痕，以免影響下一工序的定位與裝夾。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

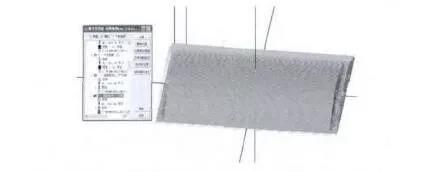

　　零件凸型腔精加工仿真

　　2.2 型腔粗精銑加工與銑削工裝

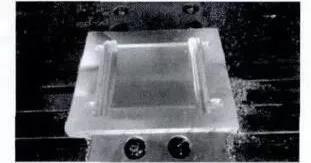

　　圖４為凹型腔粗、精銑加工的銑削工裝。將上一工序固定在工作臺上的工裝加工出凹曲面與蓋板零件的凸型腔相配合，工裝兩側面與蓋板零件兩端的安裝臺階面相配合，以實現精確定位。工裝凹曲面與平面，平面與平面相交的地方進行清根處理，避免毛刺或銳邊等影響定位精度。再利用工裝兩側10個Ｍ10的螺紋孔完成蓋板零件與工裝的裝夾固定。

　　蓋板零件凹型腔粗加工選用挖槽的方法，刀具、切削液和切削參數與凸型腔基本相同。上道工序的4個Ｍ16裝夾孔在銑削過程中容易引起振動損壞刀具，在切削中需要注意。刀具與銑削參數和凸型腔精加工相同。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

　　加工中需要注意的是：

　　①蓋板零件凹型腔粗加工與精加工中間必須安排一次自然失效處理，完全釋放切削加工產生的內應力，防止加工變形；

　　②精加工裝夾時，要前后多次調換蓋板零件與工裝的配合面，反復修復工裝內所有配合面上黑色研磨痕跡，保證定位后的蓋板零件與工裝配合曲面不能有明顯的間隙；

　　③清除干凈工裝內清根清角處及配合面上的切屑，避免壓傷蓋板零件，影響表面質量；④鎖緊兩側螺釘時，應左右交替對稱旋擰，盡量避免裝夾力引起的變形。

　　2.3 精加工安裝面

　　經檢測加工完成后的安裝面，造成平面度和表面粗糙度超差的主要原因是刀痕或加工變形等因素，這就需要重新精加工安裝面。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

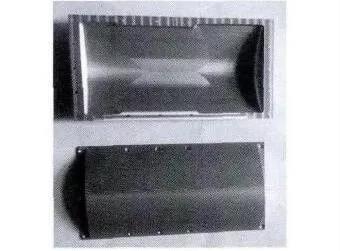

　　定位基準和裝夾固定面都應選取蓋板零件兩側的平行安裝臺階面，首先選擇精銑的加工方法，然后選擇精磨的加工方法，最后選擇研磨的加工手段，并且在加工過程中不斷檢測。在凸型腔加工工序預留0.5ｍｍ以內的加工余量，以達到精度要求。加工完成后經過檢驗合格的蓋板零件。

　　鈦合金+薄壁工件，難上加難的加工問題該怎么解決？

　　鈦合金TC4屬于難加工材料，蓋板零件屬于薄壁和型腔的結構，實際的數控加工中使用同一個工裝，在設計時能與蓋板零件的整體工藝相符合；在技術上不僅解決了裝夾定位，還能巧妙地克服2ｍｍ薄壁加工振顫，避免裝夾力過大、防止變形等問題。在加工實踐中，合理利用工裝可以降低成本，方便操作，省時高效。
